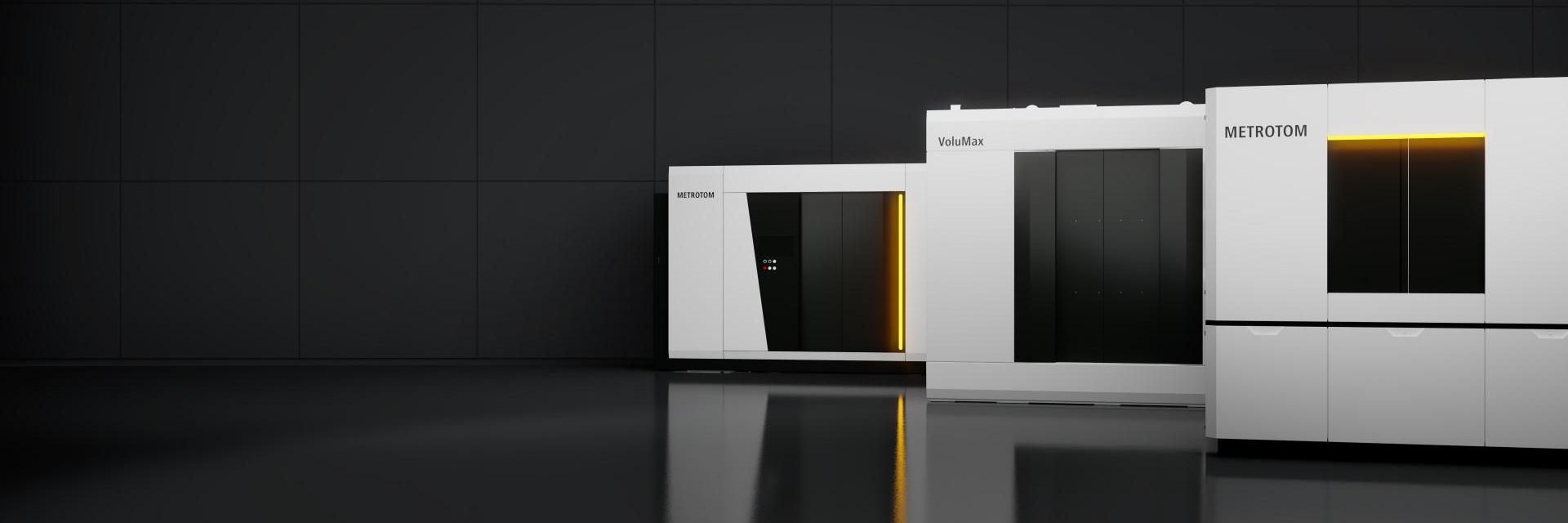

Scanare 3D X-Ray ZEISS

Tehnologie de măsurare de înaltă precizie și inspecție fiabilă

Tomografie computerizată industrială pentru metrologie și inspecție

Portofoliul de sisteme industriale de tomografie computerizată de la ZEISS vă permite să efectuați măsurători avansate și sarcini de inspecție pentru o mare varietate de aplicații. Toate sistemele sunt echipate cu componente de cea mai înaltă calitate și cele mai recente soluții software pentru a garanta cea mai bună performanță.

Măsurarea precisă a structurilor interne și externe

Familia de produse ZEISS METROTOM oferă măsurători de mare precizie ale structurilor interne și externe pentru testarea nedistructivă a componentelor și ansamblurilor. Toate sistemele permit o analiză precisă a defectelor, precum și o analiză dimensională bazată pe date de volum 3D trasabile, ceea ce le face potrivite pentru asigurarea calității în profunzime a diferitelor componente și permite, de asemenea, controlul procesului în producția de serie.

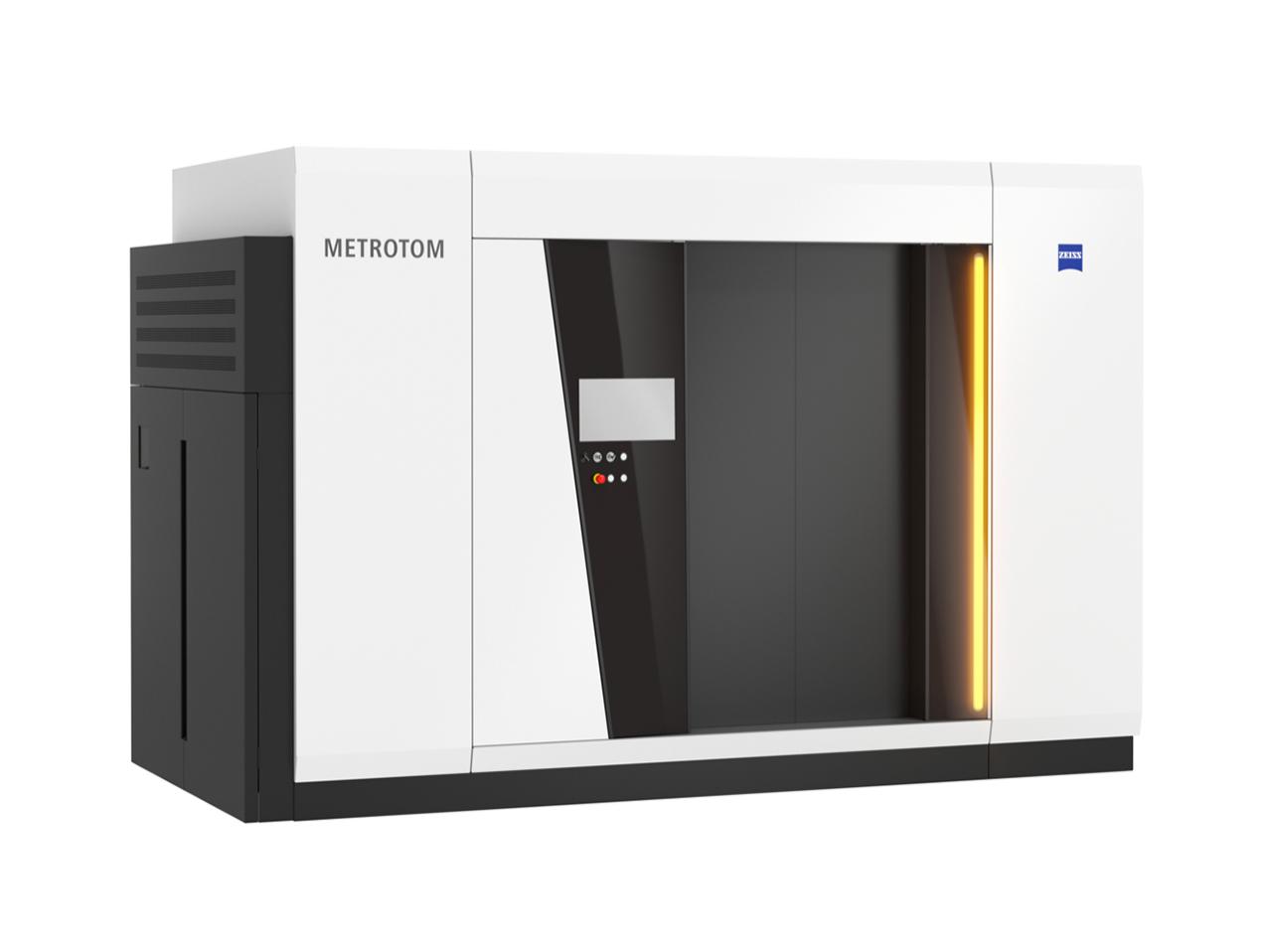

ZEISS METROTOM 1500

Cu ZEISS METROTOM 1500, beneficiați de tehnologie CT avansată – detectarea sigură a imperfecțiunilor prin descoperirea defectelor de sub suprafață și verificarea precisă a dimensiunilor. Ceea ce face acest CT special este domeniul său vast de aplicare, de la piese de dimensiuni mici la cele mai mari – și tot ce se află între acestea.

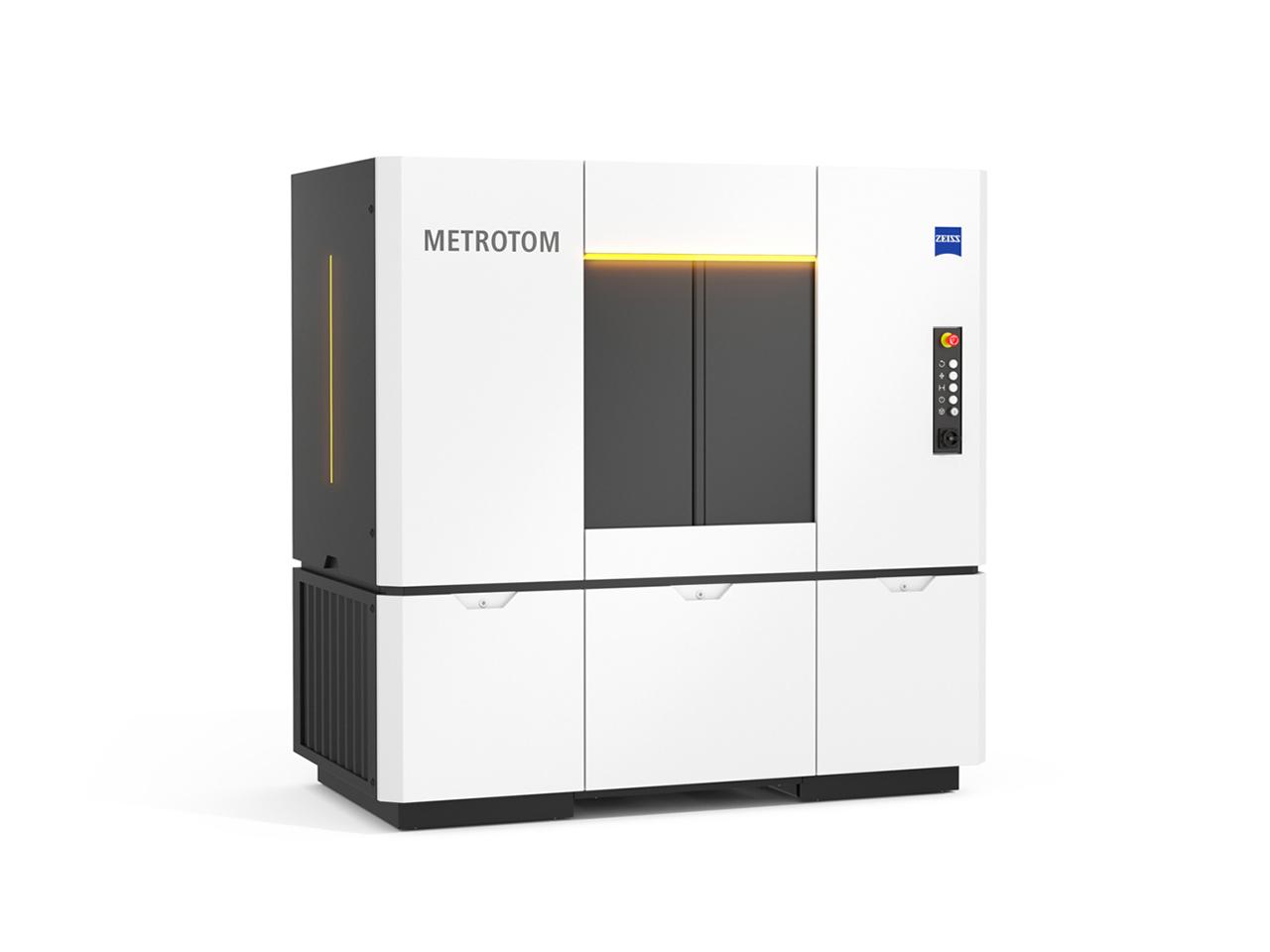

ZEISS METROTOM 6 scout

ZEISS METROTOM 6 scout digitalizează piese complexe, inclusiv geometrii interne, la cel mai avansat nivel de detaliu. Rezultatul este un volum 3D de înaltă rezoluție pentru analiza de dimensionare și toleranță geometrică (GD&T), comparații nominale/reale sau inspecții ale defectelor. Acest sistem este o alegere excelentă pentru digitalizarea și inspectarea pieselor din plastic de dimensiuni mici și medii la cea mai înaltă rezoluție.

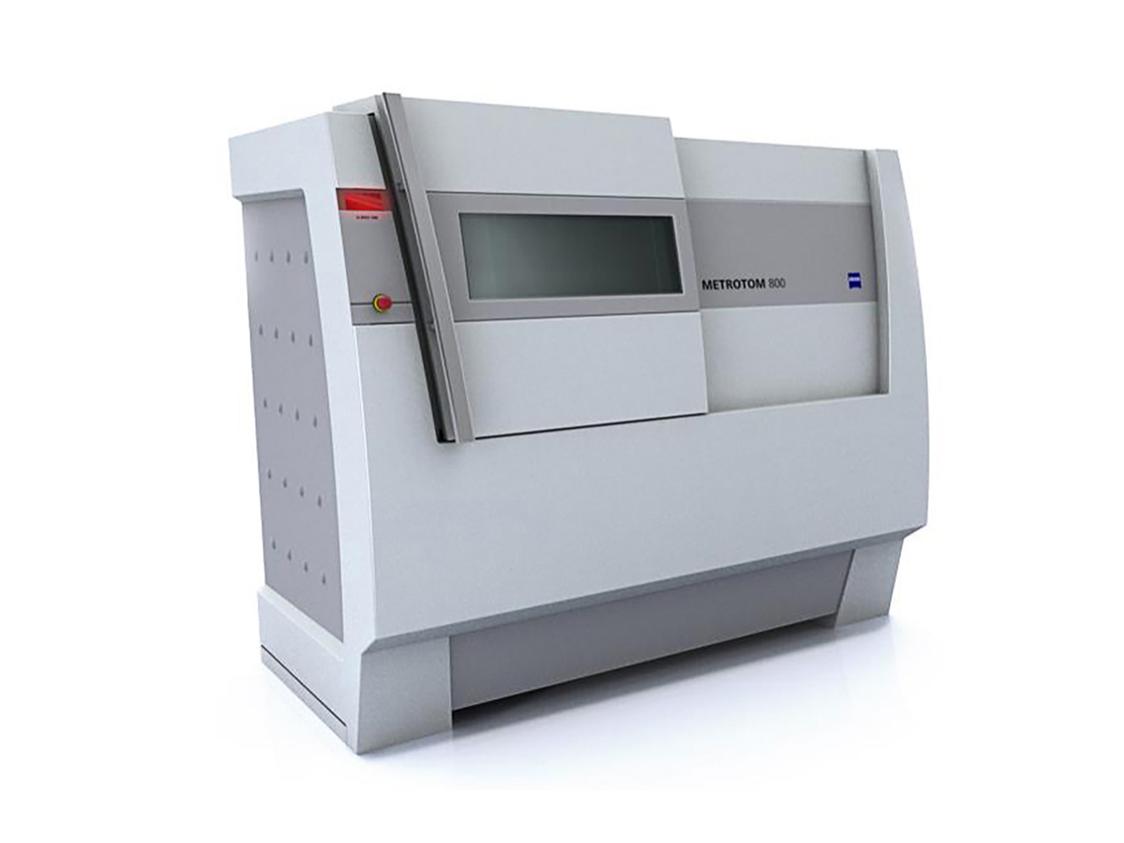

ZEISS METROTOM 800 130 kV

ZEISS METROTOM 800 130 kV este echipat cu componente care permit obținerea celei mai mari precizii posibile. Acest lucru îl face alegerea perfectă pentru aplicații metrologice avansate, cum ar fi inspecțiile dimensionale în profunzime cu toleranțe stricte, pe componente din plastic de dimensiuni mici și medii. Prin scanarea simultană a mai multor componente de dimensiuni mici, sistemul poate, de asemenea, să atingă randamente impresionante.

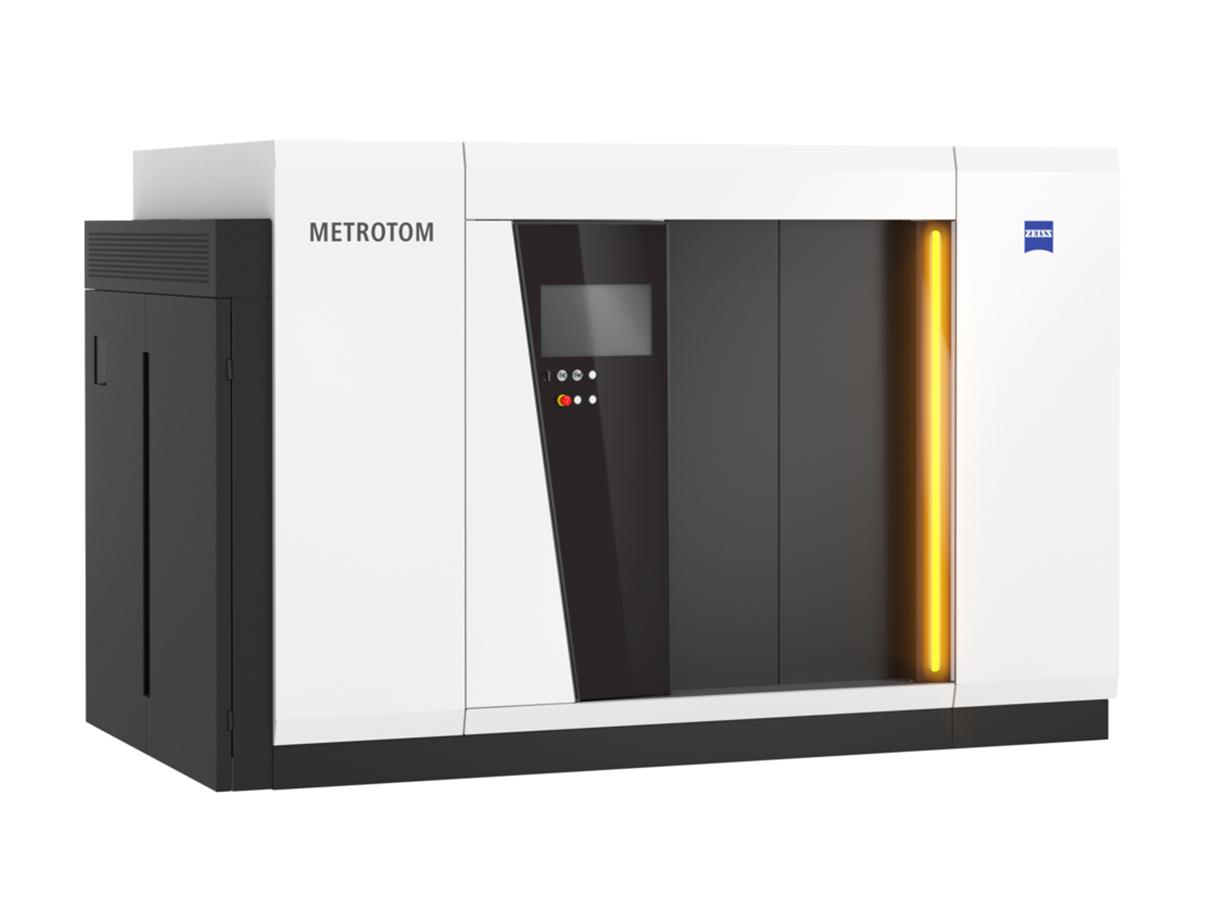

ZEISS METROTOM 800 225 kV

ZEISS METROTOM 800 225 kV este apreciat pentru flexibilitatea sa. De la piese mici din plastic până la piese de dimensiuni medii din materiale mixte, sistemul le poate gestiona pe toate. Aceeași flexibilitate este disponibilă și în ceea ce privește aplicațiile: inspecții dimensionale, analiza defectelor și controlul asamblării – acestea fiind doar câteva exemple.

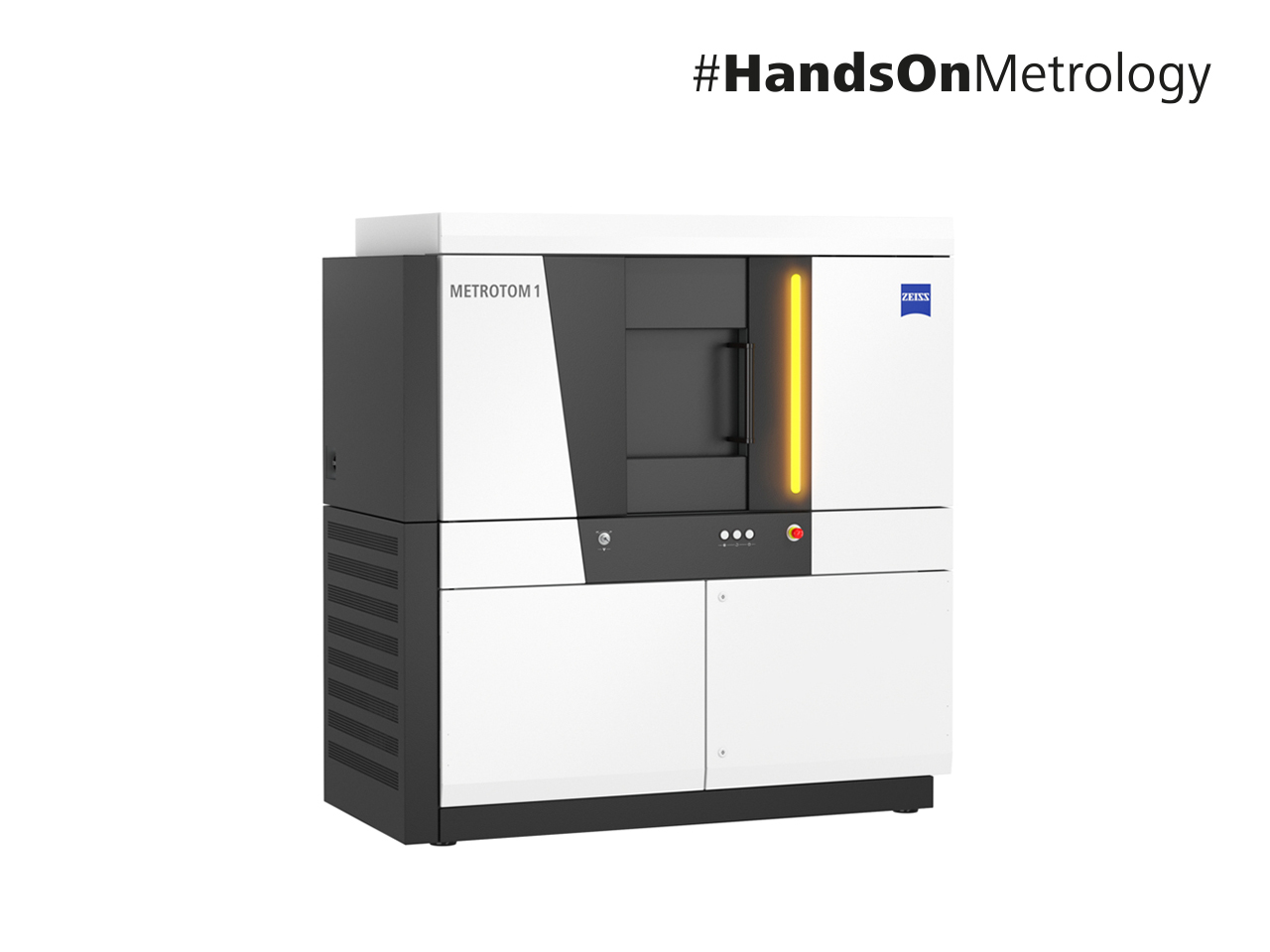

ZEISS METROTOM 1

Când interiorul contează, ZEISS METROTOM 1 este calea rapidă de urmat: Capturați date 3D precise fără a fi necesară pregătirea pieselor. Cu ajutorul tehnologiei tomografiei computerizate, puteți scana piesele în mod nedistructiv și puteți privi în interior. Măsurați, analizați și inspectați defectele ascunse și structurile interioare. În combinație cu software-ul ZEISS INSPECT, acesta atinge o nouă dimensiune pentru a simplifica controlul calității.

Learn more

Detectarea eficientă a defectelor înainte de producție

Evaluarea timpurie a calității pieselor este crucială în industriile actuale. Pentru a identifica defectele critice înainte de prelucrarea ulterioară a pieselor și pentru a putea elimina cauzele, ZEISS oferă o gamă de soluții CT specializate în inspecția rapidă și sigură a defectelor aproape de linia de producție. Sistemele permit verificarea nedistructivă a golurilor de aer, incluziunilor sau porozităților și determinarea dimensiunii defectelor pentru a evalua calitatea și siguranța componentelor.

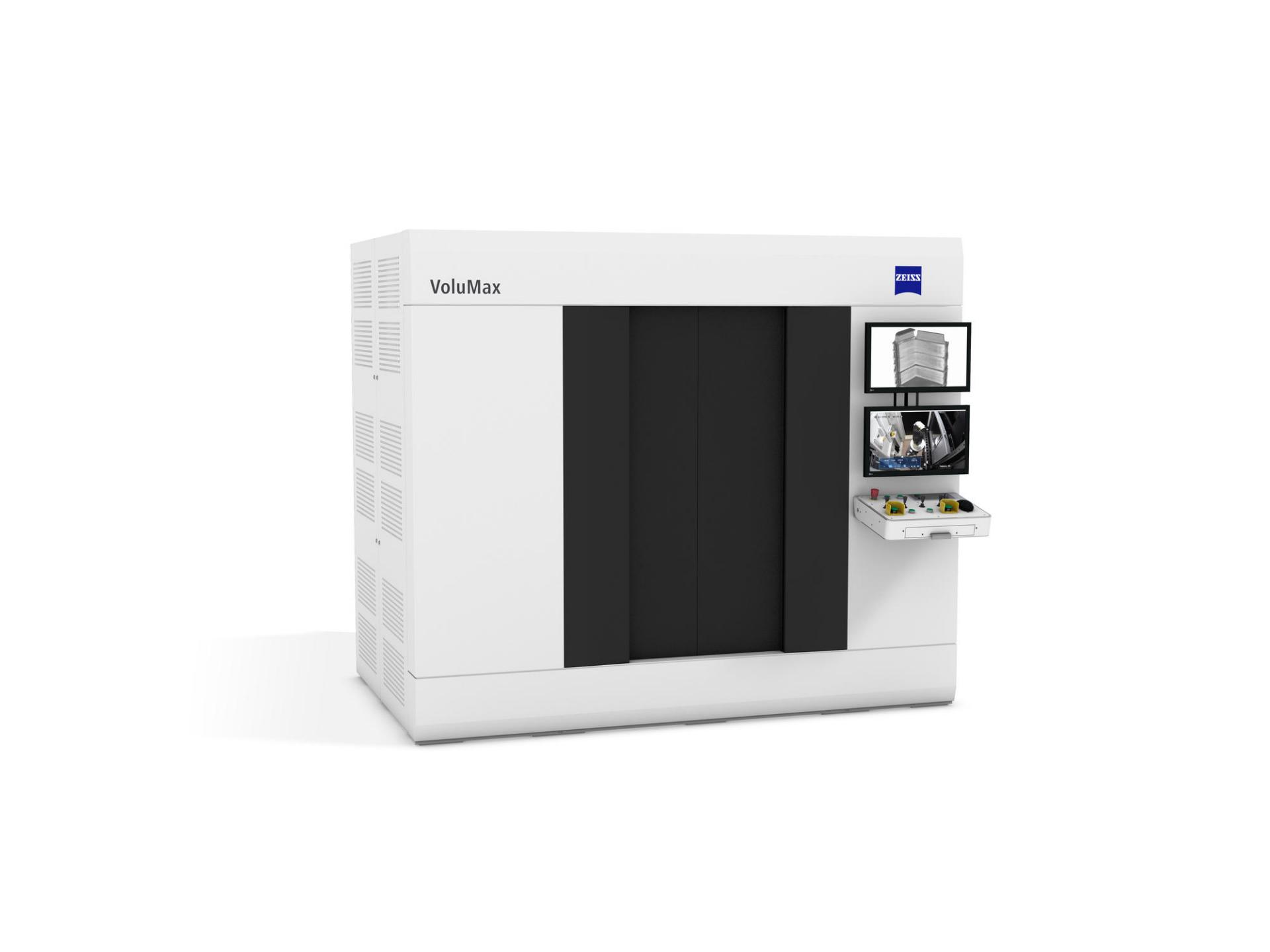

ZEISS VoluMax 9 titan

ZEISS VoluMax 9 titan combină tehnologia performantă cu ușurința maximă de utilizare. Echipat cu un tub cu raze X capabil să genereze până la 450 kV și 1500 W, sistemul CT oferă o putere de penetrare remarcabilă. Detectează în mod sigur defecte în piese de densitate mare și ansambluri complexe din mai multe materiale.

ZEISS BOSELLO MAX

Flexibilitatea ridicată și numeroasele opțiuni de configurare fac din ZEISS BOSELLO MAX soluția perfectă pentru inspecțiile 2D și, opțional, 3D cu raze X ale diferitelor tipuri și dimensiuni de piese turnate și nu numai.

ZEISS BOSELLO HEX

ZEISS BOSELLO HEX permite oricui să realizeze inspecții rapide ale pieselor turnate de dimensiuni mici și medii. Datorită dimensiunii compacte, ZEISS BOSELLO HEX este soluția optimă de radiografie 2D care se potrivește nevoilor, spațiului și bugetului dvs. În plus, ZEISS BOSELLO HEX oferă în mod opțional și capacități de inspecție 3D cu raze.

Beneficii

Tehnologia de scanare 3D X-Ray ZEISS îmbunătățește precizia și eficiența la inspectarea structurilor interne ascunse în componentele din plastic sau metal. Astfel, generarea rapidă și neinvazivă a datelor de volum de înaltă rezoluție permite asigurarea calității cu un grad ridicat de încredere.

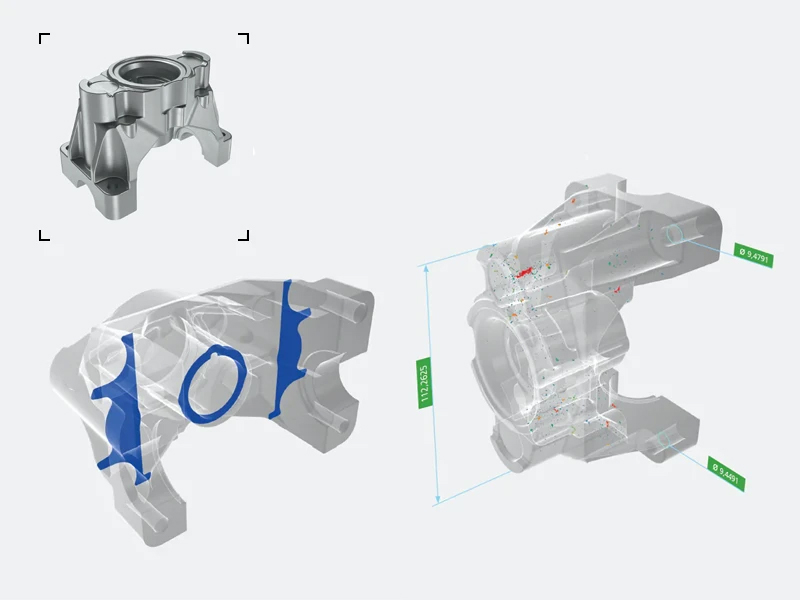

Eficient și nedistructiv

Sistemele de tomografie computerizată industriale sunt concepute pentru a analiza geometria, defectele și structurile ascunse din diferite tipuri de piese. Acestea măsoară și inspectează eficient componente întregi, eliminând metodele tradiționale costisitoare și consumatoare de timp.

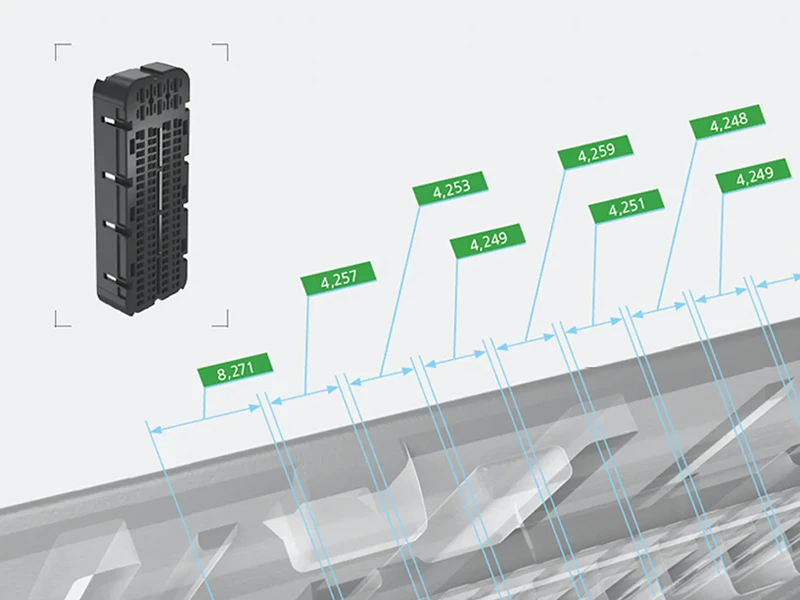

Măsurători de înaltă precizie

Sistemele ZEISS 3D X-Ray captează întreaga piesă într-o singură scanare de înaltă rezoluție. Datorită utilizării componentelor de precizie și a metodelor avansate de calibrare, rezultatele scanării pot fi utilizate pentru evaluări metrologice în conformitate cu cele mai înalte standarde de precizie.

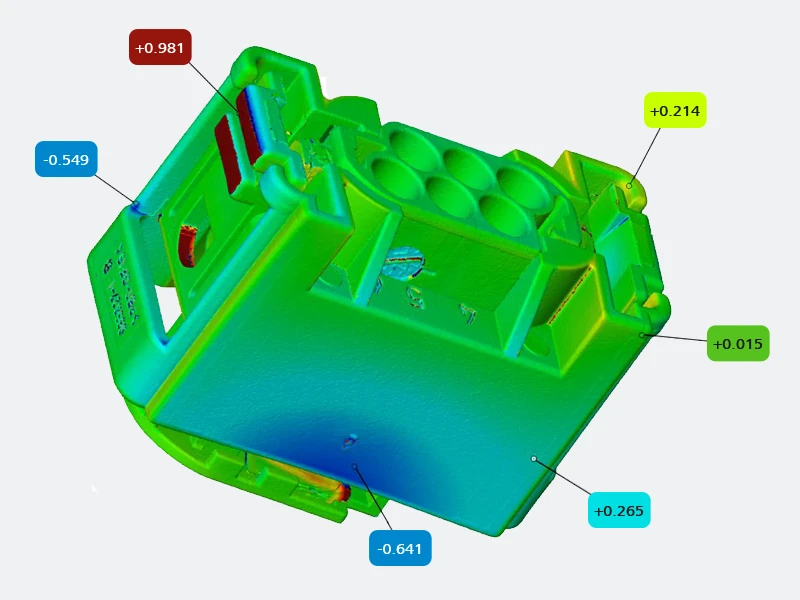

Fluxuri de lucru simplificate

Tehnologia de scanare 3D X-Ray ZEISS îmbunătățește precizia și eficiența procesului de inspecție a componentelor. Astfel, generarea rapidă și neinvazivă a datelor de volum de înaltă rezoluție permite asigurarea calității cu un grad ridicat de încredere, chiar și pentru componente extrem de complexe.

Certificare

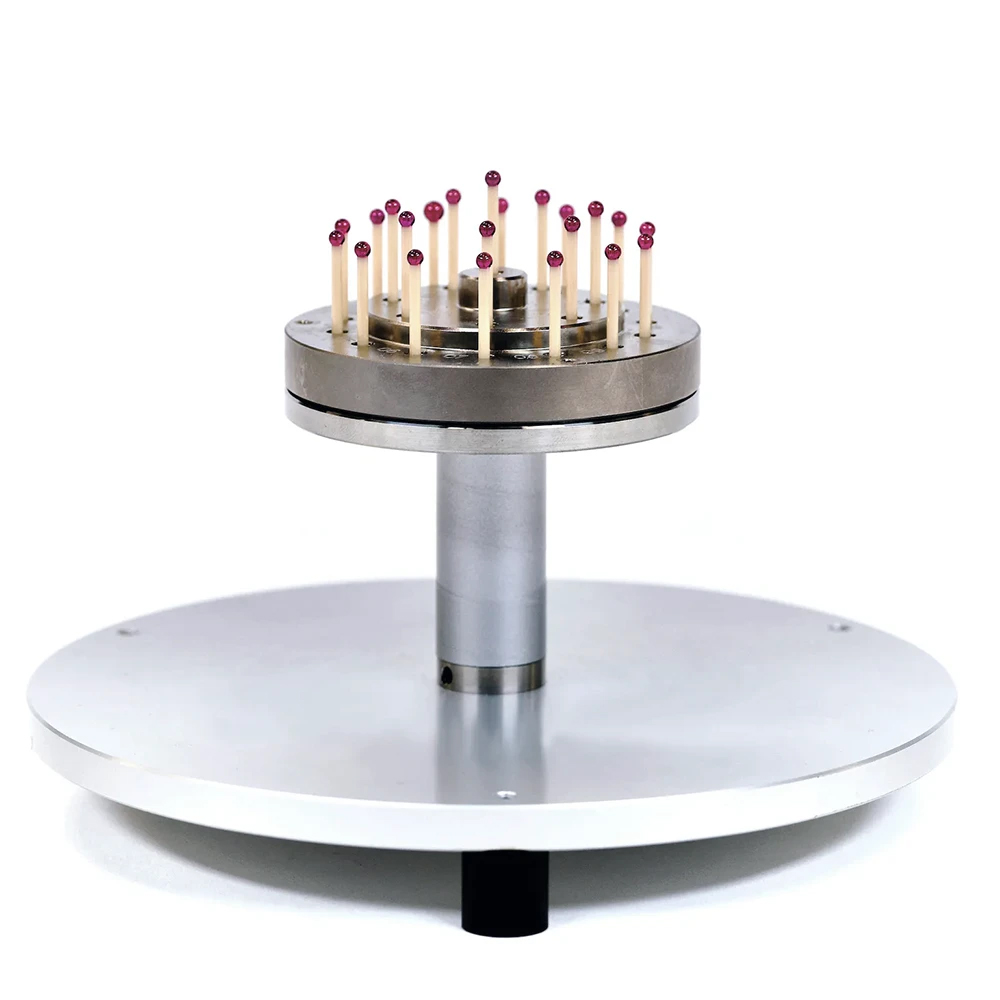

Calibrare DAkkS pentru o încredere sporită

Standardele de calitate mai ridicate din industria auto, medicală sau farmaceutică necesită metode de inspecție CT acreditate. Acestea garantează o măsurare obiectivă a pieselor în conformitate cu standardul VDI/VDE 2630 partea 1.3. Certificarea DAkkS este recunoscută la nivel mondial, eliminând costul evaluărilor multiple. Calibrarea DAkkS este disponibilă pentru sistemele de tomografie computerizată ZEISS METROTOM 800 și 1500. Profitați de avantajele sale pentru a economisi bani și a câștiga încrederea clienților dvs.

Audi Sport ABT Schaeffler, favoritul Formulei E, se bazează, de asemenea, pe ZEISS METROTOM pentru a vizualiza porii și fisurile din materiale.

Software

ZEISS INSPECT X-Ray

Analiza completă a datelor CT în 3D

Software-ul de analiză ușor de utilizat ZEISS INSPECT X-Ray permite analiza completă a datelor CT în 3D – automată sau personalizată și potrivită chiar și pentru începători. Geometriile, găurile de contracție sau structurile interne și ansamblurile pot fi analizate cu precizie. Chiar și cele mai mici defecte devin vizibile prin intermediul imaginilor secționale individuale. De asemenea, puteți să încărcați datele de volum ale mai multor componente într-un proiect, să efectuați o analiză a tendințelor și să comparați rezultatele cu datele CAD – totul cu un singur software.

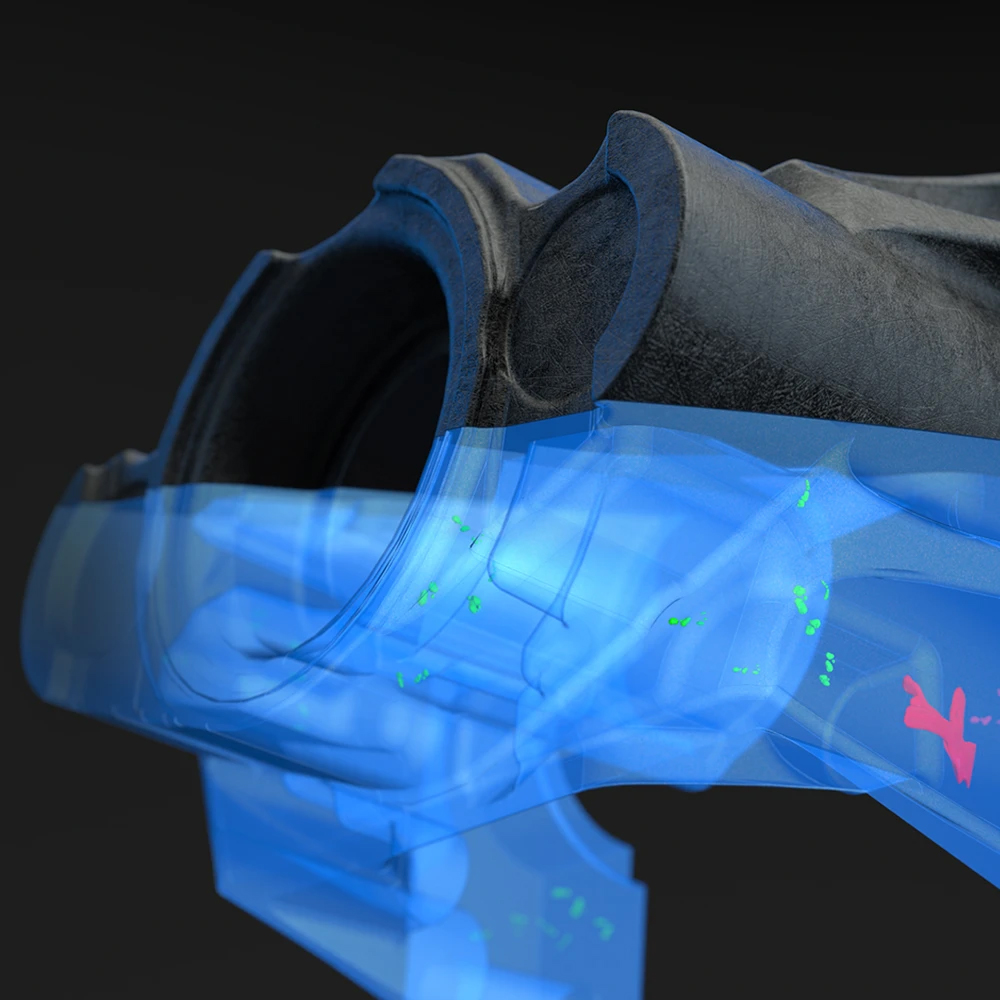

ZEISS Automated Defect Detection (ZADD)

Inteligența artificială în tomografia computerizată

Extensia ZADD din ZEISS INSPECT X-Ray detectează cu siguranță chiar și defectele minore și neclare prin aplicarea metodelor bazate pe inteligență artificială asupra datelor de volum CT.

ZADD este capabil să detecteze, să localizeze și să clasifice aceste defecte sau anomalii în mod rapid și automat. Extensia software este special dezvoltată pentru aplicații precum piese turnate, piese turnate prin injecție, baterii și componente imprimate.

Grație tomografiei computerizate, putem obține informații despre interiorul unui produs, ceea ce altfel ar fi imposibil. Acesta este singurul mod în care putem vedea, de fapt, cum se comportă materialul în condiții reale, oferindu-ne informații pentru recalculare și adaptarea ulterioară.

Johannes Pichler manager Cercetare și dezvoltare, starlim//sterner
